上篇提到混凝土楼板出现裂缝的现象已经较为普遍，已成为商品房质量纠纷、投诉的热点问题，它不仅影响使用功能，有损外观，而且破坏结构的整体，降低其刚度，引起钢筋腐蚀，影响持久性强度和耐久性。究其原因既有材料方面，也有构造不合理方面，今天我们就来继续就采用挤塑板的保温隔声楼地面开裂的原因进行分析：

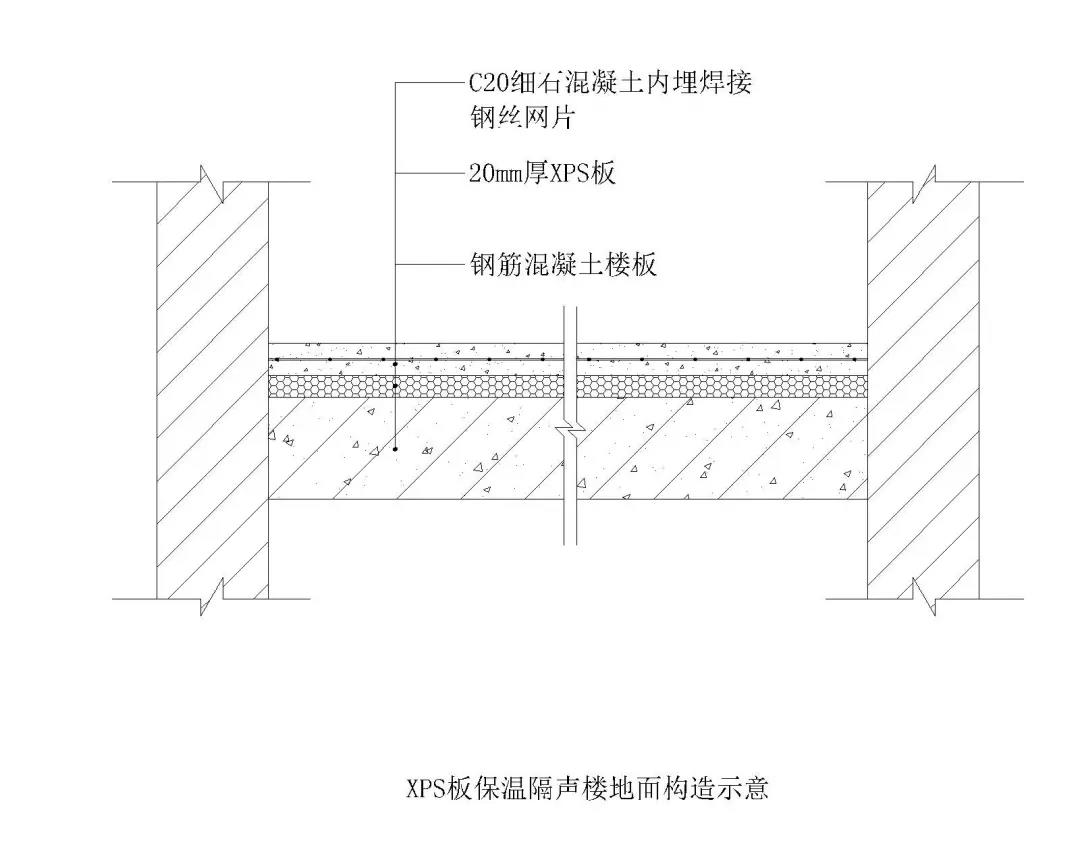

（1）构造层次：大多数工地采用XPS保温板或聚酯类隔声保温垫其构造为（自下而上）：混凝土楼板、XPS保温板（20厚）、细石混凝土加设焊接钢丝网片（40-50厚），但也在验收交付后出现开裂；

（2）实际施工情况观察：与楼地面四周墙面无隔离措施、钢丝网片搭接绑扎普遍不到位、采用的xps板普遍质量低劣（密度偏低、再生料生产、陈化期严重不足）、xps板或聚酯类隔声保温垫上没有铺设土工膜或塑料膜作为隔离层；

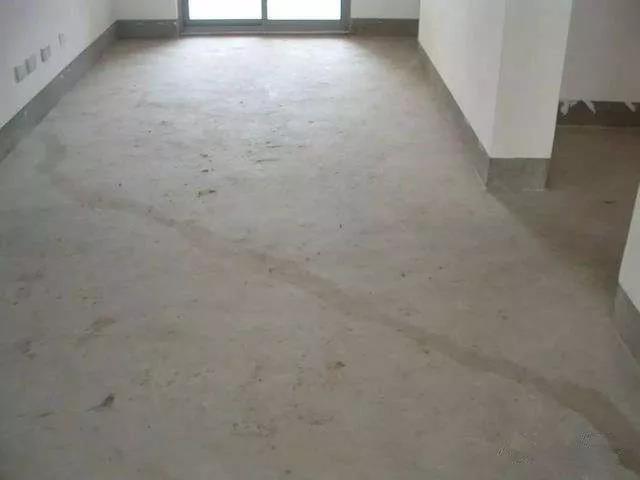

（3）开裂现象核心特征：与墙体交接的四周首先出现裂缝，其后发生蔓延性的空鼓并伴随开裂发生，并有从有规则的平行裂纹发展到无规则裂纹的规律。

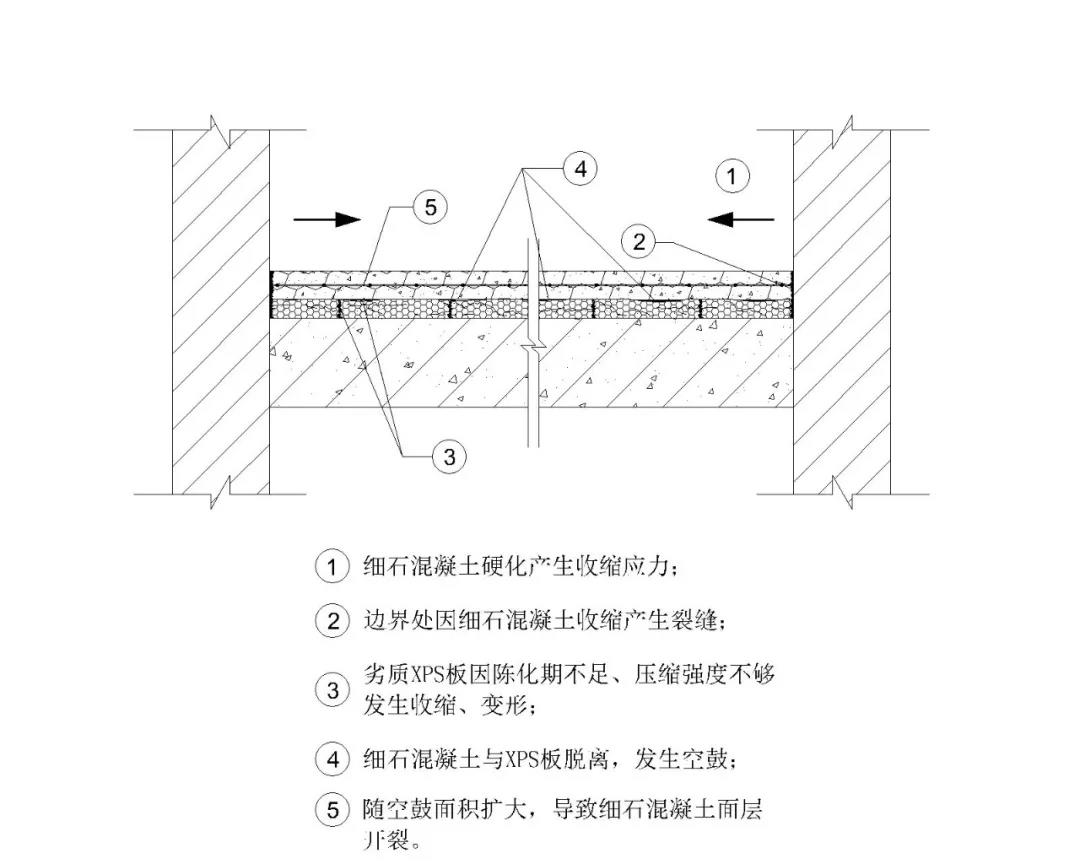

    当劣质XPS板铺设后，其上随即铺设细石混凝土及钢丝网片，此时XPS板与混凝土直接黏连，其粘结强度极低；混凝土养护成型后，随水分挥发产生收缩首先发生在与四周墙的交界处，与墙体脱离，边缝产生；随混凝土水分继续挥发，强度发展，收缩应力在XPS板的表面集中，XPS板由于陈化期不足也在继续收缩，且收缩值远大于混凝土收缩值，与混凝土界面处不均匀脱离，发生不均布的空鼓，加上钢丝网片搭接绑扎不合理，导致裂纹产生。

结论
